UTC友順UCD4060B 替代 74HC4060D：寬壓低耗適配多場景升級
在數字電路設計中，計數器與分頻器是核心組件。Nexperia 的 74HC4060D 作為經典 14 級二進制計數器，廣泛應用于定時器、分頻器等場景。UTC友順推出的UCD4060B憑借寬電壓、高可靠性及引腳兼容特性，成為74HC4060D的理想替代方案，為電路設計提供靈活選擇。
核心功能一致，無縫承接原設計
UCD4060B 與 74HC4060D 均集成 14 級二進制計數器與振蕩器，支持 RC 或晶體振蕩，適用于分頻及時序控制。
計數器架構：14 級紋波進位計數器，輸出范圍略有差異（UCD4060B 為 Q4~Q14，74HC4060D 為 Q3~Q14），分頻比 16 到 16384。
復位功能：高電平復位輸入，觸發后計數器歸零并禁用振蕩器，確保初始化一致。
輸入特性：施密特觸發輸入，支持非理想時鐘信號，抗噪聲能力強。
關鍵參數升級，適配更廣場景
電源與頻率：UCD4060B 支持 3V~18V 寬電壓（74HC4060D 為 2V~6V），兼容 12V/15V 工業系統及 3.3V/5V 低壓電路；15V 供電時最高時鐘頻率 12MHz（74HC4060D 5V 下為 8MHz）。
低功耗與驅動：靜態電流低至 0.04μA（74HC4060D 典型 1μA），適合電池設備；15V 時灌 / 拉電流 6.8mA（74HC4060D 5V 下為 4mA），可直接驅動負載。

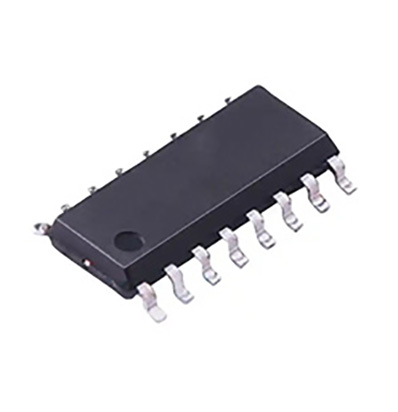

溫度與封裝：工業級溫度范圍 -40℃~+125℃（74HC4060D 為 -40℃~+85℃），支持車載等高溫場景；提供 DIP-16/SOP-16/TSSOP-16 封裝，引腳定義與原器件一致。
應用場景適配，替代優勢顯著
通用場景替換：在定時器、LED 閃爍控制等場景中，RC 振蕩器穩定性相當，只需確認電源匹配即可替換，無需重新調試。
工業與高壓場景：適用于 12V 工業控制（如 PLC 定時器）、汽車電子，無需降壓模塊，減少功耗與成本，抗噪聲能力更強。
成本與供應鏈：本土廠商供貨靈活，性價比高，降低斷供風險；兼容封裝助力快速設計遷移，縮短開發周期。
替代注意事項：
引腳對應：輸出引腳序號略有差異，替換時需對照 datasheet 確認定義，避免接線錯誤。
電壓兼容：5V 以下系統可直接兼容；升級至 15V 需檢查外圍元件耐壓。
振蕩配置：晶體振蕩負載電容要求一致；RC 振蕩時 UCD4060B 支持更大電阻范圍，可實現更低頻率。
UTC 友順 UCD4060B 以寬電壓、低功耗、高可靠性及引腳兼容性，成為 74HC4060D 的理想替代方案，尤其適合工業控制、汽車電子、電池設備等場景。核心參數適配與性能升級，既保證傳統應用穩定遷移，又為新設計提供拓展空間，是工程師追求性價比與可靠性的高效選擇。
南山電子是UTC友順公司授權代理商，歡迎咨詢選購友順UCD4060B，如需產品詳情、選型指導或樣品申請，歡迎通過在線客服聯系，獲取原廠品質保障與高效服務，助力降低供應鏈風險、提升項目性價比。
